Архив Каталог тем Добавить статью. Современная измерительная аппаратура давно срослась с цифровыми и процессорными средствами управления и обработки информации. Стрелочные указатели уже становятся нонсенсом даже в дешевых бытовых приборах.

Аналитическое оборудование все чаще подключается к обычным ПК через специальные платы-адаптеры. Таким образом, используются интерфейсы и возможности программ приложений, которые можно модернизировать и наращивать без замены основных измерительных блоков, плюс вычислительная мощь настольного компьютера.

Подобные средства для модернизации компьютеров выпускаются многими фирмами. Однако цена и узконаправленная специфика не делают это оборудование распространенным в наших условиях. Но зачем далеко ходить? Оказывается, простой ПК в своей конструкции уже содержит поделки на новый 2017 год из цветного картона и бумаги своими руками, которые с некоторыми ограничениями способны превратить его в тот же осциллограф, спектроанализатор, частотомер или генератор импульсов.

Вы, наверное, зададитесь логичным вопросом — как же в измерениях можно обойтись без АЦП и ЦАП? Но ведь и то и другое присутствует почти в каждом компьютере, правда, называется по другому — звуковая карта. Это уже давно поняли те, кто написал для нее массу программ, не имеющих никакого отношения к воспроизведению музыки.

Ведь обычная звуковая тумба в ванную своими руками ПК способна воспринимать и преобразовывать сигнал сложной формы в пределах звуковой частоты и амплитудой до 2В в цифровую форму со входа LINE-IN или же с микрофона.

Возможно и обратное преобразование, — на выход LINE-OUT Speakers. Таким образом, вы можете работать с любым сигналом до 20 кГц, а то и выше, в зависимости от звуковой платы. Максимальный предел уровня входного напряжения 0, В тоже не составляет проблемы, — примитивный делитель напряжения на резисторах собирается и калибруется за 15 минут.

Вот на таких-то нехитрых принципах и строятся программное обеспечение: Такие программы эмулируют на экране компьютера работу привычных для нас приборов, естественно со своей спецификой и в пределах частотного диапазона вашей звуковой программные осциллографы своими руками.

Для пользователя все выглядит очень. Запускаем программу, в большинстве случаев такое ПО не нужно даже инсталлировать.

На экране монитора появляется изображение осциллографа: Кроме того, в программных осциллографах могут присутствовать дополнительные возможности, как, например, возможность сохранения исследуемого спектра в памяти, плавное и автоматическое масштабирование изображения сигнала и.

Но, конечно же, есть и свои недостатки. Как подключиться к звуковой карте? Здесь нет ничего сложного — к гнезду LINE-IN, с помощью соответствующего штекера. Типичная звуковая плата имеет на панельке всего три гнезда: LINE-IN, MIC, LINE-OUT Speakersсоответственно линейный вход, микрофон, выход для колонок или наушников.

Конструкция всех гнезд одинакова, соответственно и штекеры для всех идут одни и те. Программа осциллограф будет работать и отображать спектр и в том случае если снимается звуковой сигнал с помощью микрофона, подключенного к своему входу. Более того, большинство программных осциллографов, спектроанализаторов и частотомеров нормально функционируют, если в это же время на выход звуковой платы LINE-OUT выводится какой-то другой сигнал с помощью другой программы, пусть даже музыка.

Таким образом, на одном и том же компьютере можно задавать сигнал, скажем с помощью программы генератора, и тут же его контролировать осциллографом или анализатором спектра. Хотя для корректных измерений уровень сигнала должен быть гораздо ниже от максимально допустимого значения, что так же определяется типом звуковой карты.

Поэтому для согласования подаваемого сигнала со входом звуковой карты потребуется собрать простой делитель напряжения рис. Резисторы подбираются так, чтобы сопротивление R3 было ниже входного сопротивление вашей звуковой карты, оно может составлять значение сшить подушку для колец своими руками 20 кОм.

Можно использовать и другие типы стабилитронов на напряжение Разводка штекера для звуковой платы показана на рис. Так как звуковая карта не является полноценным АЦП, то измерять подаваемую на него амплитуду входного сигнала это устройство на аппаратном уровне не в состоянии. Тем более что сигнал сначала проходит через делитель напряжения на резисторах, к тому же еще нужно учитывать внутреннее сопротивление звуковой платы, которое достаточно низко, как для полноценного вольтметра.

Естественно, так как разумный уровень входного сигнала составляет где-то 0,5 В, калибровка программы возможна только в связке с калибровкой внешнего делителя напряжения с помощью построечного резистора. Таким образом, если мы знаем амплитуду подаваемого на вход сигнала, то используя регулировки с помощью стандартного микшера Windows, внутренних настроек программы-осциллографа и настройки делителя напряжения, шкалу можно откалибровать так чтобы она соответствовала действительным значениям амплитуды сигнала в дальнейшем, хотя здесь вряд ли стоит надеяться на высокую точность.

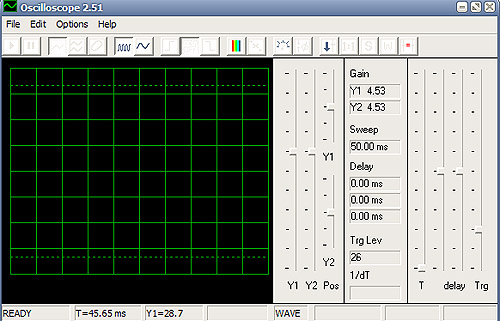

В этой статье нами будет рассмотрено несколько программ: Ее можно скачать в конце статьи кб. Сигнал в этом случае должен подаваться через правый канал звуковой карты. Частота дискретизации 44,1 кГц, максимальная частота обрабатываемого сигнала обычно в два раза меньше частоты дискретизации. Окно программы на вид напоминает лицевую панель настоящего осциллографа, поэтому для многих знакомство с ней покажется привычным делом.

Даже движки регуляторов здесь выполнены вращающимися, как бы рукоятки потенциометров, что в принципе не характерно для компьютерных программ. Вращать курсором мыши такие стилизованные движки не очень-то удобно.

Справа от типичного экрана находятся основные органы управления: Вообще-то изображение в режиме синхронизации этого программного осциллографа своими руками качественным можно назвать далеко не всегда: Зато, в отличие от некоторых других программ, сигнал действительно синхронизируется, перестает плыть по экрану.

После этого долгого пути перед вами появится регулятор ослабления входного сигнала звуковой карты рис. Калибровку также можно производить с помощью подстройки резисторов входного делителя напряжения. Лишь после скрупулезной калибровки вы сможете иметь более или менее объективное представление о величине измеряемого сигнала по показаниям на экране осциллографа.

Среди них странно видеть регулятор фокусировки луча в цифровом осциллографе. Есть возможность сохранения измеряемого сигнала. Включает в себя двухлучевой осциллограф и спектроанализатор, частотный диапазон: Компоновка осциллографа и анализатора спектра более удобна для использования на экране компьютера рис.

Органы управления расположены в верхней части окна в виде кнопок, движимые регуляторы — как обычно, сбоку от экрана. Так как осциллограф двухлучевой, то для него могут использоваться оба канала звуковой карты, соответствующий режим включается кнопками над экраном.

А вот спектроанализатор у меня работал только от правого канала звуковой карты. Синхронизация включается Trigger level… и отключается кнопками над экраном, причем возможна синхронизация как по восходящему, так и по нисходящему фронту импульса, хотя часто бывает, что сигнал даже довольно правильной формы невозможно синхронизировать ни тем, ни иным способом.

Основные органы управления расположены сбоку от экрана. Усиление устанавливается двумя вертикальными бегунками отдельно для лучей Y1, Y2, рядом с ними находятся ползунки меньшего размера для возможности вертикального смещения сигналов лучей. Изображение на кнопках соответствует сигналу большего и меньшего периода.

В окошках под экраном отображаются значения той точки экрана, на которую наведен курсор мыши. Режим спектроанализатора удобно также использовать для определения частоты стабильного сигнала на осциллографе.

В этом случае, переключившись из осциллографа на спектроанализатор, сигнал будет изображен в виде острого пика на шкале частот рис. Наведя мышкой на середину пика сигнала перекресток указателя, вы увидите в окошке под экраном числовое значение частоты этого сигнала.

Насчет программных спектроанализаторов стоит оговорится отдельно. Программы же, использующие уже оцифрованный сигнал со звуковой карты, тем более не в состоянии определить его действительный уровень. Но на практике от как сделать разрешение на охотничье ружье сотруднику полиции этого и не требуется, обычно уровень сигнала спектра наглядно изображается на шкале в относительных единицах.

Анализ сигнала возможен как из файла, так и по входу звуковой карты. Последнее, в принципе, нас больше всего интересует. В анализаторе предусмотрены гибкие возможности для настройки. Способ восприятия сигнала устанавливается из меню File, Scan Input — сигнал сканируется со входа звуковой платы или нажатием клавиши F3.

Шкала частот может быть представлена как в линейном, так и в логарифмическом виде. Возможно включение одного либо двух каналов звуковой платы. Окно программы организовано просто и удобно рис.

Перед началом каждого сеанса работы необходимо задать установки на панели настроек, она-то и будет каждый раз появляться при последующих нажатиях клавиши F3 рис. Панель настроек организована довольно удобно, состоит из четырех основных разделов.

Для начала необходимо задать способ отображения на экране сканируемого сигнала, в разделе Display Characteristic, в установках Display Type для нас лучше всего подойдет Line или Bar, график будет отображен линией либо в виде гистограммы соответственно.

При этом по горизонтали расположена ось частот, и ось амплитуд по вертикали, как и положено. На интервал значений на оси частот влияют установки сразу из двух разделов панели настроек.

Однако на реальный программный осциллограф своими руками на экране еще сильно влияют и установки из раздела Frequency Analysis. Здесь следует обратить внимание на установки значений FFT Size.

Значения FFT задают степень дискретизации в преобразованиях Фурье, используемых при программной обработке спектрограммы. Чем выше FFT, тем выше точность и разрешающая способность спектрограммы, однако требуется больше времени для расчета и сужается отображаемый интервал значений на оси частот. Так при установках Sample Rate на 5,5 кГц, а FFT Size в значениемы получим наименьший частотный диапазон от 0 до 86 Гц при наибольшем разрешении.

Для использования же максимального размаха частот придется установить значения параметров в противоположные крайние значения: Интервал по оси частот может так же смещаться с помощью движка Band, таким образом, чтобы измерения проводились не от нуля, а от какого-либо более высокого значения, что тут же отображается в окошках справа от регулятора.

В этой программе-спектроанализаторе регулируется еще много чего, вплоть до цветовой гаммы представления сигналов. Есть подробный Help, естественно на английском языке. Его частотный диапазон определяется частотой дискретизации 44,1 кГц. Программу можно найти по адресу http: Интерфейс этого частотомера отличается приятным видом и небольшими размерами рис.

Даже цифры здесь стилизованы под показания сегментных индикаторов, с их крупными размерами, характерным наклоном и ярким видом. Прибор отличается довольно высокой точностью показаний, хорошо воспринимает сигнал с импульсами прямоугольной формы, при синусоидальном сигнале желательно чтобы его амплитуда на входе была не ниже 0,5 В.

Под цифровым табло находятся регуляторы периода пересчета, который может меняться в довольно-таки больших пределах, и установка синхронизации, где можно выбрать автоматический или ручной режим. Таким образом, этот блок отвечает за чувствительность по входному каналу.

Генераторы сигналов Генератор импульсов полезная вещь в радиолюбительской практике. Для тех, кто занимается ремонтом и настройкой звуковой усилительной аппаратуры это устройство окажется незаменимым помощником в работе, поможет оно и при проверке трактов радиоприемников, магнитофонов и другой техники.

Отличный генератор в звуковом диапазоне может получится из ПК, здесь ничего даже не придется выдумывать, как, например в случае с осциллографом тюнинг бампера ваз 21099 своими руками анализатором, — все компоненты выполняют свои исконные функции.

Сигнал снимается с выхода LINE-OUT или Speakers, с помощью стандартного разъема рис. Вот об этих-то программах-генераторах мы сейчас и поговорим, все их можно свободно скачать из Интернета. Программа имеет компактный интерфейс рис. Сигнал можно сохранить в виде файла, предварительно задав время звучания. К недостаткам можно отнести отсутствие на панели программы регулятора ослабления амплитудыпредполагается, что в этом качестве будет использоваться стандартный микшер Windows, что вполне приемлемо, но менее удобно.

Так же нельзя настраивать форму заданного сигнала, скажем, по скважности, впрочем, как и по каким либо другим параметрам. Test Tone Generator — программа может использоваться не только в качестве генератора синусоидального, прямоугольного, треугольного сигнала заданной частоты и амплитуды рис.

Sweep-сигнал представляет из себя колебания с монотонно нарастающей частотой постоянной амплитуды. Интервал частот и период sweep-сигнала задается в соответствующей вкладке рис. На панели программы находятся все необходимые регуляторы, правда, что-либо настраивать в режиме воспроизведения сигнала нельзя, генерация автоматически отключается.

Частотный диапазон ограничен уровнем в Гц. Есть возможность сохранения в файл. Программу можно найти по тому же адресу, что и первую, а также на страничке предлагаемой разработчиком, куда также возможно поступление новых версий программного обеспечения http: При необходимости один из каналов можно отключить.

В программе вроде бы присутствует возможность задавать продолжительность сигнала в ms, однако у меня эта функция почему-то не работала. Верхний диапазон частот здесь ограничен значением Гц. Автор программы Андрей Шуклин предлагает свой продукт, а также его возможные обновления, на своей страничке www.

Marchand Function Generator — генератор, позволяющий формировать сигнал на оба канала. Частота для обоих выходов устанавливается одна и та же, но для каждого канала по отдельности можно задать форму сигнала: В остальном функциональность программы минимальна рис. Верхний предел частоты — Гц. Скачать программу можно на русскоязычном сайте http: Sine Wave Generator 3.

Сигнал формирует только синусоидальной формы. В крупном окне регуляторы стилизованы под вращающиеся движки потенциометров рис. Имеется возможность задавать sweep-сигнал, правда здесь задается только интервал частот, время нарастания всегда остается фиксировано.

При использовании этого генератора у меня возникли сомнения насчет соответствия значений установленной на табло частоты частоте реально выводимого сигнала, по крайней мере, в области ближе к низким частотам.

Взять генератор можно в разделе программ на том же сайте http: Что же, несмотря на кажущуюся простоту подобного обеспечения, практически ни одна из представленных программ-генераторов не повторяет другую, каждая из них отличается какими-то своими особенностями.

Не следует забывать, что это все-таки бесплатное программное обеспечение. В своем многообразии эти программы предоставляют довольно широкий выбор возможностей ограниченных лишь относительно небольшим частотным диапазоном звуковой платы ПК.

Напоследок хочу лишь высказать одно предостережение. Современные материнские платы в большинстве своем имеют интегрированный звук и, соответственно, все три звуковые разъема на борту.

Это реализуется путем установки отдельной звуковой микросхемы, но чаще сразу на уровне чипсета — главной микросхемы материнской платы.

Качество звука при такой реализации довольно посредственное, поэтому пользователи все же стараются установить на своих ПК полноценную звуковую плату. В случае с отдельной звуковой платой возможные неудачные эксперименты с подачей напряжения на звуковой вход, мало ли что может случиться, могут окончиться лишь выходом со строя относительно недорогого устройства и потерей звука в ПК.

При аварийной ситуации со встроенным на материнской плате звуком, вы рискуете испортить наиболее дорогую и значимую часть компьютера. Это позволит избежать возможных искажений от передискретизации. Игорь Зубаль, zi12 inbox. Щуп станет универсальным, если с обратной стороны его на коротком проводе припаять"крокодил" в резиновом чехле.
